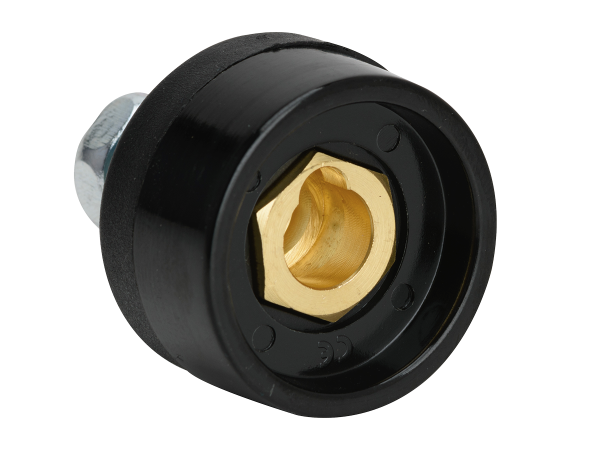

Розетка панельная 10—25 / 35-50 / 70-95 обеспечивает быстрое и безопасное соединение сварочного кабеля с источником питания
Розетка панельная устанавливается на корпусе (панели) аппарата.
Технические характеристики:
| Материал токопроводящего элемента | Латунь |
| Диаметр отверстия в панели, мм | 20.0 |
| Крепление к корпусу | Присоединительная резьба M14×1, шайба зубчатая Ø14.0 мм |
| Крепление кабеля | Болт M8—12, шайба Ø8.0 мм, гровер Ø8.0 мм |
| Максимальный ток, А | 200 |
| Сечение кабеля (min—max), мм2 | 10.0—25.0 |
Технические характеристики:
| Материал токопроводящего элемента | Латунь |
| Диаметр отверстия в панели, мм | 30.0 |
| Крепление к корпусу | Присоединительная резьба M20×1.5, шайба зубчатая Ø20.0 мм |
| Крепление кабеля | Болт M10—16, шайба Ø10.0 мм, гровер Ø10.0 мм |
| Максимальный ток, А | 400 |
| Сечение кабеля (min—max), мм2 | 35.0—70.0 |
Технические характеристики:
| Материал токопроводящего элемента | Латунь |
| Диаметр отверстия в панели, мм | 30.0 |
| Крепление к корпусу | Присоединительная резьба M24×1.5, шайба гровер (нар.Ø 37.0 мм, внутр.Ø25.0 мм) |
| Крепление кабеля | Болт M12—28, шайба Ø12.0 мм, гровер Ø12.0 мм |
| Максимальный ток, А | 500 |
| Сечение кабеля (min—max), мм2 | 70.0—95.0 |
